平衡電抗器與平波電抗器的作用及其區別

一、平衡電抗器

1、平衡電抗器的含義

平衡電抗器叫做均衡電抗器或分裂電抗器，該電抗器有兩個分支，用于均衡兩個支路的電流。這兩個分支之間存在者互感作用，當兩個分支電流不平衡時，由于互感的作用，電流小的分支電抗變小分支電流變大，電流大的分支電抗變大電流變小，這樣就起到了均衡電流的作用。

2、平衡電抗器的作用

平衡電抗器采用非晶合金的整塊Ｅ型結構作為磁芯，消除了普通鐵芯結構電抗器高頻損耗過大的不利影響。另外磁芯分為上下兩部分，改進了磁芯氣隙，減輕了原有電抗器沖壓片結構的局部過熱現象。輸出電抗器和濾波回路電抗器的有效組合，除抑制系統諧波、改善電網質量以外，在線路中還可用于三相的動態平衡，以便調節容易引起三相失調的設備。在電路發生短路時，平衡電抗器上的電壓降較大，起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。

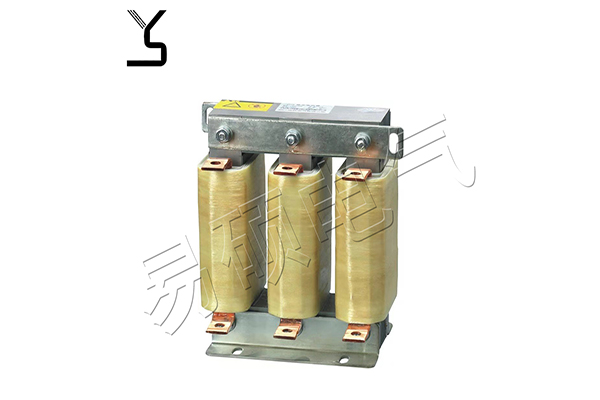

3、平衡電抗器結構特點

A.該電抗器為單相結構，為鐵心干式。

B.鐵心采用優質低損耗冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，并采用高溫高強粘接劑，以保證電抗氣隙在運行過程中不發生變化。

C.線圈采用無氧銅線或銅箔繞制，排列緊密，層間及外表包F級絕緣件。

D.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用F級浸漬漆。使電抗器的線圈和鐵芯牢固地結合在一起，確保高溫下運行時也無噪音。

E.電抗器主磁路內的緊固件均采用無磁性材料，確保電抗器具有較低的功耗和溫升。

F.外露端子采用鍍錫銅排或電纜端子，確保接觸可靠；夾件等均作了鍍鋅或噴漆等防腐處理，確保不生銹。

G.可用于380V—1000V系統。

H.額定絕緣水平3kV/min。

J.電抗器各部位的溫升限值：鐵芯溫升不超過85K，線圈溫升不超過95K。

K.電抗器噪音滿足相應國際要求。

L.電抗器能在1.2倍額定電壓下長期運行。

M.耐溫等級F級。

4、平衡電抗器的適用場合

平衡電抗器適用于如電解電鍍等工業應用中經常需要低電壓大電流（例如幾十伏，幾千至幾萬安）的可調直流電源的環境場合。

二、平波電抗器

1、平波電抗器的含義

平波電抗器也叫直流電抗器，主要安裝在變頻器的直流側，其作用是將疊加在直流電流上的交流分量限定在某一規定值，保持整流電流連續，減小電流脈動值，改善輸入功率因數。

2、平波電抗器技術參數

A.額定工作電壓：380V/50Hz或者660V/50Hz

B.額定工作電流：3A至2000A/40℃

C.抗電強度：鐵芯--繞組3000VAC/50Hz/5mA/10s無飛弧擊穿

D.絕緣電阻：1000VDC絕緣阻值≥100MΩ

E.電抗器噪音：小于65dB(與電抗器水平距離點1米測試)

F.防護等級：IP00

G.絕緣等級：F級以上

三、平波電抗器及與平衡電抗器的區別

平波電抗器用于整流以后的直流回路中。整流電路的脈波數總是有限的，在輸出的整直電壓中總是有紋波的。這種紋波往往是有害的，需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器，使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中，平波電抗器也是不可少的。 平波電抗器與直流濾波器一起構成高壓直流換流站直流側的直流諧波濾波回路。平波電抗器一般串接在每個極換流器的直流輸出端與直流線路之間,是高壓直流換流站的重要設備之一。
