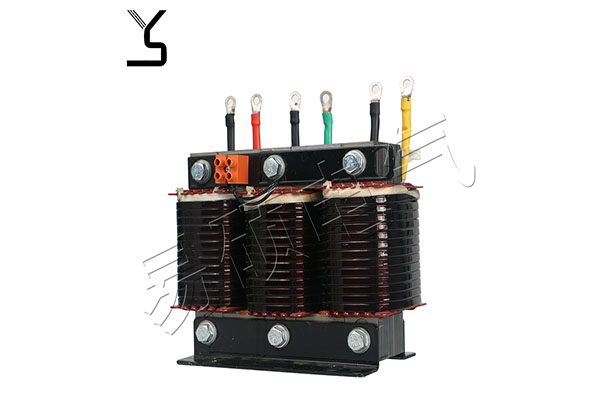

電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器;有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。

電抗器在無功補償裝置中的作用

500kV電力系統展，電氣化鐵路和大型鋼鐵基地的建設，在大型樞紐變電 所中需要安裝靜止補償裝置

靜止補償裝置對負載突變的反映速度快(一般響應時間為0.02～0.04s)，具有平滑的無功功率和電壓調節特性。因此它能夠穩定電力系統電壓，有效地補償電力系統的無功功率系數，抑制電壓的波動，維持電力系統處于三相平衡狀態，抑制電力系統的次同步振蕩。

此外安裝在電力系統樞紐點的靜止補償裝置還能起降低電力系統暫態超壓的作用。因此各大電網均要求大中型變電站必須安裝電抗器來補償電容性的無功功率，做到就地補償，就地平衡，以保證電力系統的安全運行。

電抗器是無功補償裝置的重要組成部分之一，并聯電抗器用來提供感抗值消耗電力系統過剩 的電容性無功功率，這在電力系統初期輸送功率較小的時候以及電力系統后期在每日深夜輕負荷的時候都是十分必要的。

因?yàn)樵谏鲜鰞煞N情況下，輸電線路的無功功率損耗小，由于電容效應，輸電線路產生的無功功率大于輸電線路消耗的無功功率，在整個電力系統中存在剩余的無功功率(電容性)，必須安裝并聯電抗器來消耗這部分剩余的無功功率，滿足電力系統無功平衡的需要，維持電力系統的電壓水平。否則電力系統的電壓過高，無法安全運行。

減少靜止補償裝置中晶閘管的數量，來節省整個裝置的投資，有盡可能增大電容器 組(簡稱TSC)容量和并聯電抗器組(簡稱TCR)容量的趨勢。

在有的靜止補償裝置中甚至取消了TSC回路，完全由固定電容器組(簡稱FC)代替。

這樣為了保持靜止補償裝置具有連續平滑的無功功率和電壓調節特性，就需要加大并聯電抗器的總?cè)萘俊?/span>

因此，電抗器的用量將越來越大。 串聯在電容器回路中的阻尼電抗器除起到前面所敘述的限制涌流和高次諧波的作用外，也起 到了無功補償?shù)淖饔谩?/span>
