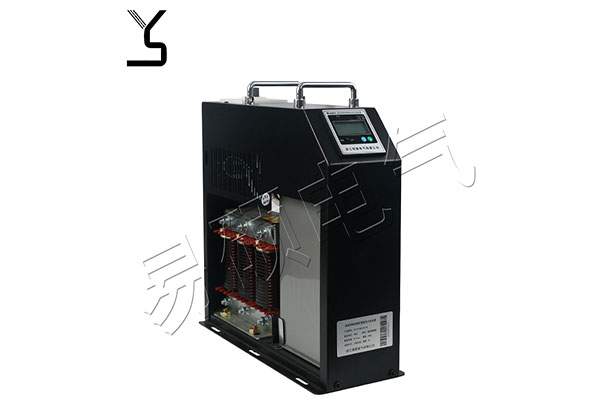

智能電容型消諧補償裝置兼有動態濾波補償模塊和無源補償組的功能,裝置由動態濾波補償模塊(SVG)進行協調控制，相對穩定部分的無功由固定容量的智能電容器來補償，快速變化部分的動態無功由 SVG 模組來補償，而重 諧波環境場所可由APF模塊進行諧波濾除，從而克服了傳統無源補償裝置補償不連續、補償有偏差以及無法消除諧波危害 的問題，既實現了對無功的實時補償和諧波治理，又避免了因無功突變出現的過補現象。

確保了補償以后功率因數全程穩定在 1，十分適用動態補償要求高和諧波危害大的場所，是一款性價比高的新型電能 質量產品。

產品特點

◆ 連續、動態、補償無功：具備動態無功補償和無源補償?shù)墓δ?；消除過補、欠補現象，功率因數0.99；

◆  抑制諧波電流：智能電容既可補償無功電流，也可抑制諧波電流；SVG模塊徹底消除諧波電流，精細補償無功電流；

◆ 改善負荷三相不平衡：對三相功率進行調整和再分配，改善三相不平衡狀況；

◆ 人機友好：7寸彩色觸摸屏，便于操作；電能質量波形、數據實時顯示；500條事件記錄；

◆ 遠程監控：多樣化通訊接口，標準通信協議；

◆ 性價比高：有源無源結合，無源降低成本，有源提升性能；

◆ 可靠性高：過壓、欠壓、缺相、過溫、過載、諧波保護等完善的保護功能；

◆ 可維護性強：合理的結構設計，便于操作和維護；

◆  即可通過SVG模塊用RS485總線控制智能電容器，也可以用SVG模塊輸出IO控制方式，IO方式的12V電平，最多可輸出24路。

工作原理

通過有源無源混合控制器，來控制SVG模塊組和通用GFC（智能電容器）組，有源和無源采用統一的控制策略，來保 證有源補償和無源補償不會沖突，從而實現無源粗調有源細調的目的。

容量配置

配置方式 配置比例

SVG和智能電容器 100kvar：共補15 kvar×3，分補5kvar×4 SVG：35Kvar(50A)

130kvar：共補15 kvar×4，分補5kvar×7 SVG：35Kvar(50A)

160kvar：共補15 kvar×6，分補5kvar×7 SVG：35Kvar(50A)

240kvar：共補25 kvar×4，分補10kvar×9 SVG：50Kvar(75A)

300kvar：共補50 kvar×2，分補10kvar×10 SVG：100Kvar(150A)
